مقدمه: عبور از محدودیتهای سنتی ساختمان

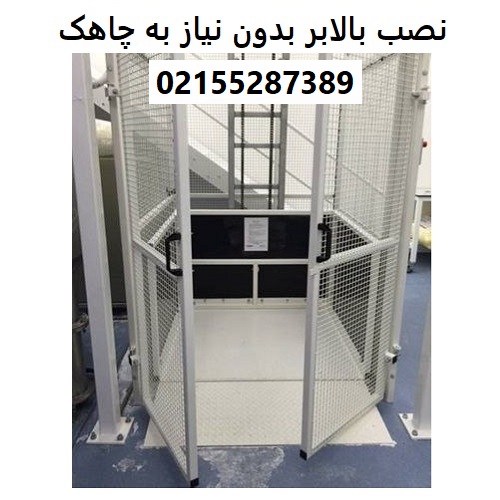

در دنیای معماری و مهندسی مکانیک، همیشه چالشی بزرگ میان نیاز به جابجایی عمودی و محدودیتهای ساختاری ساختمانها وجود داشته است. بهطور سنتی، نصب آسانسور یا بالابر همیشه با یک پیشفرض آغاز میشد: «گودبرداری». حفر چاهک (Pit) با عمق ۱ تا ۲ متر، عملیاتی پرهزینه، زمانبر، گاهی غیرممکن و همیشه پر از ریسک بود. اما تکنولوژی همیشه در حال تکامل است و پاسخ مهندسان به این چالش، اختراع و توسعه سیستمهای «نصب بالابر بدون نیاز به چاهک» بوده است.
این تکنولوژی که امروزه به یکی از پرطرفدارترین گزینهها در صنایع مختلف، فروشگاهها، کارگاهها و حتی ساختمانهای مسکونی تبدیل شده است، فرآیند نصب را دگرگون کرده است. بالابرهای بدون چاهک (Pitless Lifts) این امکان را فراهم میکنند که بدون کوچکترین تخریب در کف ساختمان، بدون درگیری با لولهکشیهای زیرزمینی و بدون نگرانی از نفوذ آب به چاهک، سیستم جابجایی عمودی راهاندازی شود. در این مقاله جامع، به بررسی عمیق فنی، انواع، مزایا، چالشها و جزئیات نصب این سیستمهای نوین میپردازیم تا تصویری شفاف از آیندهی جابجایی عمودی ترسیم کنیم.
بخش اول: فلسفه فنی بالابرهای بدون چاهک
برای درک اهمیت این سیستمها، باید ابتدا بدانیم که چرا چاهک در سیستمهای سنتی وجود داشت و حذف آن چه نیازمندیهای فنی ایجاد میکند.
۱. نقش چاهک در سیستمهای سنتی
در آسانسورها و بالابرهای معمولی، چاهک چندین وظیفه حیاتی داشت:
- فضای امنیت: فضایی برای قرارگیری بافرها (ضربهگیرها) در کف شافت تا در صورت نزول بیش از حد کابین، اپراتور یا بار آسیب نبیند.
- تأمین همسطحی: چاهک باعث میشد کف کابین در پایینترین نقطه دقیقاً همسطح با زمین باشد تا عبور ویلچر یا گاری راحت باشد.
- جایگزینی قطعات: فضایی برای سیمکشیهای انتهایی و تیرکهای پایین.
حذف چاهک به معنای حذف این نیازها نیست، بلکه به معنای «جایگزینی راهکارها» است. بالابرهای بدون چاهک باید بتوانند ضربهگیری را در سطح زمین انجام دهند و همسطحی را بدون فرو رفتن در زمین تأمین کنند.
۲. مکانیزمهای جایگزین
در بالابرهای بدون چاهک، مهندسان از راهکارهای هوشمندانهای استفاده میکنند:
- استفاده از سیستمهای قیچی خاص: در بالابرهای قیچی، طراحی به گونهای است که ارتفاع جمع شده (Closed Height) بسیار کم است. این یعنی وقتی بالابر در پایینترین حالت است، کفی آن دقیقاً روی زمین قرار میگیرد و جکها در کنار یا زیر آن جمع میشوند بدون اینکه نیاز به گود داشته باشند.
- سیستمهای ضربهگیر سطحی: به جای ضربهگیرهای روغنی که در چاهک پنهان میشوند، از ضربهگیرهای فنری یا لاستیکی مقاوم در پایههای بالابر یا در انتهای ریلها استفاده میشود که در سطح زمین نصب میشوند.
- رمپهای دسترسی: برای تأمین همسطحی، اغلب از رمپهای کمشیب (Ramps) در کنار بالابر استفاده میشود تا چرخها به راحتی روی کفی بالابر حرکت کنند.
بخش دوم: انواع بالابرهای قابل نصب بدون چاهک
تنوع در بالابرهای بدون چاهک بسیار زیاد است و هر کدام برای کاربرد خاصی طراحی شدهاند.
۱. بالابرهای قیچی بدون چاهک (Pitless Scissor Lifts)
این رایجترین نوع است. این بالابرها که اغلب به صورت «خودکششی» یا «کشویی» طراحی میشوند، برای جابجایی بار در کارگاهها، انبارها و نمایشگاهها عالی هستند.
- ویژگی: کفی بالابر در پایینترین حالت همسطح با زمین است (یا فاصلهای بسیار ناچیز دارد).
- مزیت: نصب فوقالعاده سریع. فقط کافیست دستگاه را در محل قرار دهید و به برق متصل شوید. نیاز به هیچگونه ساختوساز بتنی نیست.
۲. بالابرهای کشویی (Telescopic Lifts) برای کامیون
این بالابرها که معمولاً در عقب کامیونها یا سکوهای بارگیری نصب میشوند، ذاتاً بدون چاهک هستند. آنها از سطح زمین شروع میکنند و به بیرون گسترش مییابند.
- کاربرد: بارگیری کانتینر و بارهای سنگین در کارخانهای که امکان گودبرداری در سکو وجود ندارد.
۳. آسانسورهای بدون چاهک (MRL Pitless Elevators)
این تکنولوژی جدیدتر است و برای جابجایی افراد یا بار در ساختمانهای چندطبقه استفاده میشود. در این سیستم، به جای استفاده از وزنه تعادل (که نیاز به فضای پایین دارد)، از موتورهای گیربکسدار بدون وزنه یا سیستمهای هیدرولیک با جکهای کناری استفاده میشود.
- ویژگی: کابین آسانسور میتواند تا کف طبقه پایین بیاید و دربها در سطح زمین باز میشوند. این سیستم برای ساختمانهای قدیمی که نمیخواهند سازه را تخریب کنند، ایدهآل است.
۴. بالابرهای لولایی (Articulated Lifts)
این بالابرها که برای دسترسی به نقاطی که با بالابرهای قیچی قابل دسترسی نیستند استفاده میشوند، نیز اغلب بدون نیاز به چاهک نصب میشوند، زیرا پایههای آنها مستقیماً روی سطح صاف قرار میگیرد.
بخش سوم: مزایای استراتژیک نصب بدون چاهک
چرا باید هزینه کرد و بالابر بدون چاهک خرید؟ مزایای این سیستم فراتر از صرفهجویی در هزینه گودبرداری است.
۱. حذف هزینههای سنگین عمرانی
گودبرداری، بتنریزی، آرماتوربندی و کفسازی چاهک هزینهای است که گاهی تا ۳۰٪ از کل پروژه را تشکیل میدهد. با انتخاب مدل بدون چاهک، این هزینه صفر میشود. همچنین نیازی به درخواست مجوز شهرداری برای گودبرداری نیست که فرآیندی زمانبر است.
۲. حفظ یکپارچگی سازه و لولهکشی
در بسیاری از کارخانهها و ساختمانها، زیر کف زمین شبکههای پیچیدهای از لولههای آب، فاضلاب، گاز و کابلهای برق قوی وجود دارد. حفر چاهک خطر بریدن این خطوط و ایجاد خسارات سنگین و توقف تولید را دارد. نصب بدون چاهک، این ریسک را به طور کامل حذف میکند.
۳. حل مشکل نفوذ آب و رطوبت
یکی از بزرگترین دشمنان بالابرها، رطوبت است. چاهکها به دلیل موقعیت خود، مستعد جمع شدن آب (به ویژه در مناطق با سطح آب زیرزمینی بالا) هستند. این رطوبت باعث زنگزدگی بدنه، خرابی سیمکشی و آسیب به جکها میشود. بالابرهای بدون چاهک روی سطح خشک قرار دارند و عمر مفید بسیار بالاتری دارند.
۴. قابلیت جابجایی (Portability)
بسیاری از بالابرهای بدون چاهک (بهویژه مدلهای قیچی) قابل جابجایی هستند. اگر چیدمان کارخانه تغییر کرد، میتوان بالابر را با یک لیفتراک بلند کرده و به محل جدید منتقل کرد. این انعطافپذیری در سیستمهای ثابت با چاهک وجود ندارد.
۵. سرعت در راهاندازی
زمان پول است. نصب یک بالابر با چاهک ممکن است هفتهها طول بکشد (زمان خشک شدن بتن، نصب دربهای چاهی و…). اما نصب بالابر بدون چاهک میتواند در کمتر از یک روز انجام شود و دستگاه آماده بهرهبرداری گردد.
بخش چهارم: چالشها و راهکارهای فنی در نصب
بدون شک، حذف چاهک چالشهایی را نیز به همراه دارد که مهندسان باید با دقت آنها را مدیریت کنند.
۱. چالش همسطحی (Leveling)
وقتی بالابری روی زمین نصب میشود، کفی آن دقیقاً روی زمین قرار میگیرد. اما اگر بخواهیم ویلچر یا گاری با چرخهای کوچک وارد آن شود، حتی یک لبه ۲ سانتیمتری هم مانع است.
- راهکار: استفاده از رمپهای جداگانه یا طراحی بالابر با کفی فرورفته (Recessed Platform) که در آن کفی اصلی بالابر کمی پایینتر از بدنه اصلی است، اما هنوز هم نیازی به گود نیست. همچنین استفاده از لبههای تاشو (Flip-up Ramps) که به کفی بالابر متصل هستند، راهکار رایجی است.
۲. چالش ضربهگیری (Buffering)
در سیستمهای چاهدار، اگر کابین پایینتر از حد مجاز بیاید، با ضربهگیر در چاهک برخورد میکند. در سیستم بدون چاهک، این ضربهگیر باید در سطح زمین باشد.
- راهکار: استفاده از ضربهگیرهای فنری سنگین (Spring Buffers) یا لاستیکهای صنعتی فشرده در زیر پایههای بالابر. همچنین سیستمهای کنترلی الکترونیکی (Limit Switches) دقیق نصب میشوند تا کابین قبل از برخورد با زمین متوقف شود.
۳. چالش فضای سر (Headroom)
در برخی از بالابرهای بدون چاهک (مثلاً مدلهای قیچی)، وقتی بالابر بالا میرود، ارتفاع کلی آن ممکن است بیشتر از مدلهای چاهدار باشد زیرا جکها به سمت بالا جمع میشوند.
- راهکار: قبل از خرید، باید ارتفاع سقف محل نصب دقیقاً اندازهگیری شود. تولیدکنندگان با طراحی جکهای دو مرحلهای یا سه مرحلهای، سعی کردهاند ارتفاع جمع شده را به حداقل برسانند تا در فضاهای سقف کوتاه هم قابل نصب باشند.
بخش پنجم: مراحل گامبهگام نصب بالابر بدون چاهک
نصب این بالابرها فرآیندی منظم است که رعایت ترتیب آن برای ایمنی حیاتی است.
مرحله ۱: آمادهسازی محل (Site Preparation)
حتی اگر چاهک نداریم، محل نصب باید آماده باشد.
- سطح زمین باید صاف، تمیز و عاری از شیبهای شدید باشد.
- مقاومت فشاری بتن زمین باید کافی باشد تا بتواند وزن بالابر + بار را تحمل کند. اگر زمین خاکی است، باید یک دال بتنی (Concrete Slab) ریخته شود.
- فضای کافی در اطراف بالابر برای سرویس و تعمیرات آینده در نظر گرفته شود.
مرحله ۲: حمل و جایگذاری
بالابرهای بدون چاهک معمولاً به صورت یکپارچه یا در چند قطعه بزرگ حمل میشوند.
- با استفاده از جرثقیل یا لیفتراک، بالابر روی محل پیشبینی شده قرار میگیرد.
- دقت در تراز بودن دستگاه در این مرحله بسیار مهم است. از شمشههای تراز و ابزارهای لیزری استفاده میشود تا دستگاه کاملاً افقی شود. عدم تراز باعث خم شدن شاسی و گیرپاژ جکها میشود.
مرحله ۳: اتصالات مکانیکی
اگر بالابر مدل قیچی باشد، باید اطمینان حاصل شود که تمامی پیچهای اتصال پایهها به زمین (در صورت وجود) محکم شدهاند. اگر بالابر متحرک است، چرخهای قفلشونده (Wheel Locks) باید فعال شوند تا دستگاه در حین کار جابجا نشود.
مرحله ۴: سیمکشی و اتصالات برقی
- تامین برق طبق ولتاژ نامی دستگاه (معمولاً ۲۲۰ ولت تکفاز یا ۳۸۰ ولت سهفاز).
- نصب تابلو برق و اتصال سیمهای موتور، پمپ و سنسورها.
- نکته ایمنی: سیستم ارتینگ (Earth) باید حتماً اجرا شود تا از برقگرفتگی جلوگیری شود.
مرحله ۵: تست و راهاندازی (Commissioning)
پس از نصب، بالابر نباید بلافاصله وارد مدار شود.
- تست بدون بار: چندین سیکل بالا و پایین رفتن بدون بار برای بررسی روانی حرکت و صدای موتور و پمپ.
- تست با بار سبک: قرار دادن بار سبک و بررسی ترمزها.
- تست استاتیک: قرار دادن بار معادل ۱۲۵٪ ظرفیت نامی و نگه داشتن آن در ارتفاع میانی برای مدت مشخص (مثلاً ۱۰ دقیقه) تا بررسی نشتی روغن یا تغییر شکل شود.
- تست ضربهگیر: تست سوییچ حد پایین و عملکرد ضربهگیرها در صورت نزول اضطراری.
بخش ششم: کاربردهای خاص و نوآوریها
بالابرهای بدون چاهک تنها به انبارها محدود نمیشوند. کاربردهای خلاقانهای از این تکنولوژی دیده میشود:
۱. صحنههای تئاتر و استیج
در تئاترها، نیاز به بالا بردن دکورها یا نوازندگان است. نصب چاهک روی صحنه امکانپذیر نیست. بالابرهای قیچی بدون چاهک که در زیر کف صحنه پنهان میشوند (با دریچههای مخفی)، راهحل عالی هستند.
۲. نمایشگاههای خودرو
برای نمایش خودروها در ارتفاع یا تعمیرات، بالابرهای پلتفرمی بدون چاهک استفاده میشوند. این بالابرها فضای زیر خودرو را خالی نگه میدارند و نیاز به گود در کف سالن نمایشگاه را از بین میبرند.
۳. دسترسی برای معلولین در ساختمانهای قدیمی
بسیاری از ساختمانهای قدیمی فاقد آسانسور هستند. نصب آسانسور سنتی نیاز به تخریب پلهها و گودبرداری دارد که اغلب ممنوع است. بالابرهای کوچک بدون چاهک (Platform Lifts) میتوانند در کنار پلهها نصب شوند و دسترسی ایمن برای ویلچر فراهم کنند.
بخش هفتم: نگهداری و تعمیرات
نگهداری از بالابر بدون چاهک کمی متفاوت از مدلهای چاهدار است، زیرا قطعات در معرض عوامل محیطی بیشتری هستند.
- تمیزکاری کفی: چون کفی بالابر در سطح زمین است، گرد و غبار و زبالهها میتوانند بین مفاصل قیچی نفوذ کنند. تمیزکاری منظم کفی و اطراف جکها ضروری است.
- بررسی ضربهگیرها: ضربهگیرهای سطحی باید به دقت بررسی شوند تا ترک نخورده باشند یا خاصیت ارتجاعی خود را از دست نداده باشند.
- روغنکاری: مفاصل و پینهای قیچی که در معرض هوا هستند، نیاز به گریسکاری دورهای بیشتری نسبت به مدلهای محفوظ در چاهک دارند.
نتیجهگیری: آیندهای بدون محدودیت
نصب بالابر بدون نیاز به چاهک، نمادی از حل مسئله در مهندسی مدرن است. این تکنولوژی با حذف موانع سنتی و هزینههای سنگین عمرانی، راه را برای مکانیزه کردن جابجایی عمودی در هر مکانی هموار کرده است. چه در یک کارخانه شلوغ صنعتی، چه در یک فروشگاه مدرن، و چه در یک ساختمان مسکونی قدیمی، بالابرهای بدون چاهک پاسخی هوشمندانه، ایمن و اقتصادی به نیازهای ارتفاع هستند.
با پیشرفت تکنولوژی و افزایش دقت در ساخت قطعات هیدرولیک و مکانیکی، این بالابرها روز به روز قدرتمندتر، بادوامتر و ایمنتر میشوند. انتخاب این سیستمها نه تنها یک تصمیم فنی، بلکه یک تصمیم اقتصادی هوشمندانه است که ارزش افزودهی بالایی برای کسبوکارها ایجاد میکند. در دنیایی که سرعت و انعطافپذیری حرف اول را میزند، بالابرهای بدون چاهک، ابزاری هستند که ما را به سمت آیندهای پویاتر میبرند.
